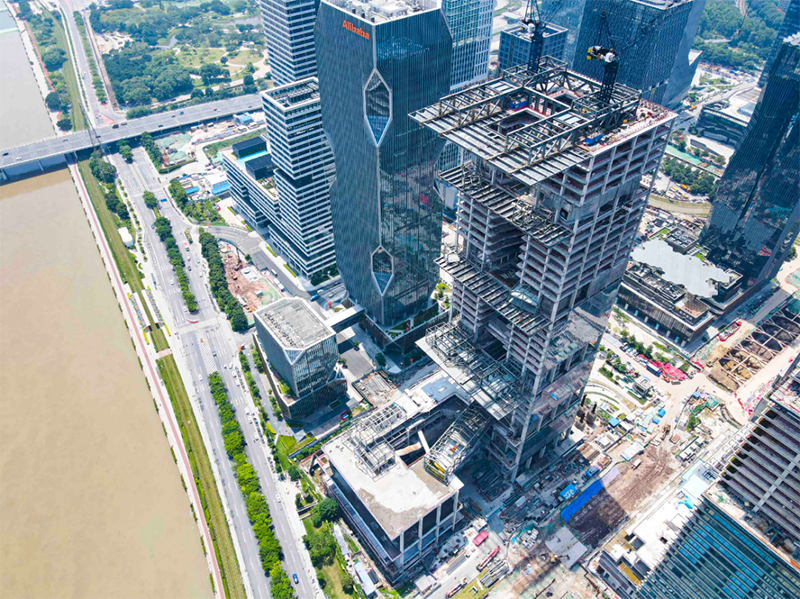

珠江煙波接海長，春潮微帶落霞光。在美麗的珠江河畔，中建二局承建的騰訊廣州總部大樓項目，未來的微信總部大樓。迎來關鍵節點——項目外挑達28m、重達750t的屋頂懸挑安裝完成。這也標志著承載項目花園、山丘、村莊和屋頂景觀的四道單邊大跨度懸挑全部順利完成安裝！
作為國內最大單邊懸挑結構我們共同飽覽它的建設亮點吧~騰訊廣州總部大樓高206.7米，外立面共4道大懸挑平臺，從南塔14層、23層、32層、38層延伸出來，分別打造花園、山丘、村莊和屋頂四類景觀，致力為微信員工提供富有詩意般花園式辦公環境。但四道懸挑最長達28米，總重達1840噸，它們的建造和安裝給建筑師們提出了不少費解的“奧數題”。在設計之初，為保證建筑視覺效果，懸挑沒有使用任何頂撐或懸拉結構。特別是項目外挑達28米的38層懸挑平臺桁架及鋼梁重量共約750噸，面積達1657.6平方米，約4個標準籃球場大小，是國內最大單邊懸挑結構。1毫米的拉伸變形都會帶來結構安全隱患，沒有任何下頂上拉結構的設計，將讓核心筒頂部產生100毫米的拉伸變形。

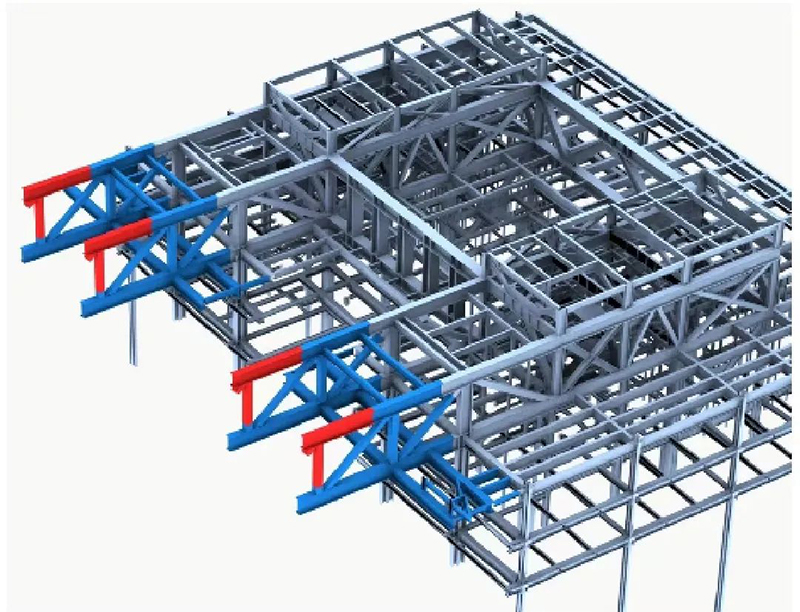

在懸挑施工過程中，為避免懸挑后跨拉力對混凝土產生破壞，項目采用“埋設預應力鋼拉桿抵消剩余拉力”的方案，即通過在外墻設置8條預應力鋼棒，增加后張預應力來抵消拉力。通過這種“借力打力”的方式，巧妙地將樓板的重量轉移回核心筒，消除拉伸變形。變形問題解決好了，實際的安裝又面臨挑戰。由于懸挑長度長、單根構件重，且位于200米高空中，安裝時無法在下方設置臨時支撐，這給懸挑安裝又帶來一大難題。為保證懸挑順利安裝，項目采用分段吊裝的方式進行安裝。像拼接“樂高”積木一樣，在懸挑構件接口處運用臨時固定連接板、卡馬板進行輔助，再進行構件安裝校正，確保了單根構件安裝的精準度以及安全性
懸挑安裝過程中，項目還結合“智慧工地系統”，對現場風力、雨天等氣候狀況進行實時監測。一旦觸發安全“紅線”，立馬停止施工，確保懸挑安裝安全、平穩，順利建證國內最大直挑平臺懸掛在珠江云端。新的節點，新的征程，精益求精，秉承匠心精神。中建二局將著力打造獨具美感的建筑空間，用實際行動詮釋攻堅克難精神，賦能城市建設，為粵港澳大灣區注入新動能。
